注塑模具系统 模具成型系统

多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍注塑模具系统 模具成型系统的问题,以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

成型模具七大系统是什么

一套典型的注塑模具由以下六部分组成1模胚用来固定成型部分和支承顶出系统2流道系统由唧嘴/内模和/或模胚而形成, 是塑料从注塑机进入模具型腔的通道; 流道系统分为主流道, 分流道, 浇口.3成型部分由前后模仁/行位/或镶件组成, 它形成一个封闭的型腔.4冷却/加热系统由加工在模仁/行位/镶件或模胚上的槽或孔和冷却元件组成的通道, 一些介质(如水或热油)在这些通道中通过, 对成型部分冷却及加热, 从而缩短成型制品的生产周期.5顶出系统制品硬化到一定的程度后, 将制品和流道从型腔中顶出的系统.6辅助部分一些起固定或支承或控制作用的机构或零件, 如: 撑头, 山打螺丝, 扣机, 垃圾钉, 侧定位块等.

注塑模具系统

注塑模具有哪几部分组成

注塑模的基本结构根据其使用功能,可分为:成型零件、浇注系统、导向机构、顶出装置、侧向分型与抽芯机构、冷却加热系统和排气系统等七个部分。

1、成型零件 它是指构成模具型腔的零件,主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。

2、浇注系统 它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。

3、导向机构 在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。

4、顶出装置 主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。

5、侧向分型与抽芯机构 它的作用是,脱开侧向凸模或抽出侧向型芯,通常包括斜导柱、弯销、斜导槽、楔紧块、斜滑块、斜槽、齿轮齿条等零件。

6、冷却加热系统 它的作用是,调节模具工艺温度,由冷却系统(冷却水孔、冷却水槽、铜管)或加热系统组成。

7、排气系统 它的作用是,将型腔内的气体排除,主要由排气槽、配合间隙等组成。

注塑模具是什么

注塑模具是一种生产塑胶制品的工具,也是赋予塑胶制品完整结构和精确尺寸的工具。注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。具体指将受热融化的塑料由注塑机高压射入模腔,经冷却固化后,得到成形品。

注塑模具依成型特性区分为热固性塑胶模具、汽车模具、热塑性塑胶模具两种;依成型工艺区分为传塑模、吹塑模、铸塑模、热成型模、热压模(压塑模)、注射模等,其中热压模以溢料方式又可分为溢式、半溢式、不溢式三种,注射模以浇注系统又可分为冷流道模、热流道模两种;以按装卸方式可分为移动式、固定式两种。

注塑模具基础知识讲解

注塑模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品。

模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的。模具主要由浇注系统、调温系统、成型零件和结构零件组成。其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分。

浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等。成型零件是指构成制品形状的各种零件,包括动模、定模和型腔、型芯、成型杆以及排气口等。

一、浇注系统

浇注系统又称流道系统,它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道,通常由主流道、分流道、浇口和冷料穴组成。它直接关系到塑料制品的成型质量和生产效率。

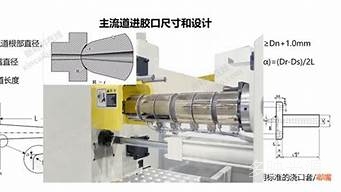

1. 主流道

它是模具中连接注射机射嘴至分流道或型腔的一段通道。主流道顶部呈凹形以便与喷嘴衔接。主流道进口直径应略大于喷嘴直径(O.8mm)以避免溢料,并防止两者因衔接不准而发生的堵截。进口直径根据制品大小而定,一般为4-8mm。主流道直径应向内扩大呈3°到5°的角度,以便流道赘物的脱模。

2. 冷料穴

它是设在主流道末端的一个空穴,用以捕集射嘴端部两次注射之间所产生的冷料,从而防止分流道或浇口的堵塞。如果冷料一旦混入型腔,则所制制品中就容易产生内应力。冷料穴的直径约8一l0mm,深度为6mm。

为了便于脱模,其底部常由脱模杆承担。脱模杆的顶部宜设计成曲折钩形或设下陷沟槽,以便脱模时能顺利拉出主流道赘物。

3. 分流道

它是多槽模中连接主流道和各个型腔的通道。为使熔料以等速度充满各型腔,分流道在塑模上的排列应成对称和等距离分布。

分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响。如果按相等料量的流动来说,则以圆形截面的流道阻力最小。

但因圆柱形流道的比表面小,对分流道赘物的冷却不利,而且这种分流道必须开设在两半模上,既费工又易对准。因此,经常采用的是梯形或半圆形截面的分流道,且开设在带有脱模杆的一半模具上。

流道表面必须抛光以减少流动阻力提供较快的充模速度。流道的尺寸决定于塑料品种,制品的尺寸和厚度。对大多数热塑性塑料来说,分流道截面宽度均不超过8m,特大的可达10一12m,特小的2-3m。在满足需要的前提下应尽量减小截面积,以免增加分流道赘物和延长冷却时间。

4. 浇口

它是接通主流道(或分流道)与型腔的通道。通道的截面积可以与主流道(或分流道)相等,但通常都是缩小的。所以它是整个流道系统中截面积最小的部分。浇口的形状和尺寸对制品质量影响很大。

塑胶注塑模具的组成部分有哪些每一部分一般以什么材质为主

注塑模具的基本结构根据其使用功能,可分为:浇注系统成型零件、侧向分型、导向机构、顶出装置与抽芯机构、冷却加热系统和排气系统等七个部分。这七个部分的解析如下:

1、浇注系统它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。

2、侧向分型与抽芯机构。

3、导向机构在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。

4、顶出装置主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。

5、冷却加热系统。

6、排气系统。

7、成型零件它是指构成模具型腔的零件。主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。在生产时,因注塑机顶针、滑块没有到位或产品没有完全脱模而导致的压模情况屡禁不止,让从事注塑现场的技术人员头痛不已因压模频繁出现,从而模具的维护、修理成本很高,降低修模成本是老板考虑最多的控制生产成本途径之一因压模、修模导致的工期延误,从而让销售人员担忧不能按时交货,影响客户排程模具的好坏,其实牵连了各个部门工作能否按质按量按期完成。由于注塑机模具具有专一性、精密性、易损性等特性,因此每家公司对注塑模具的安全保护至关重要,而很多的朋友都还不知道注塑模具应该怎么来保护今天就来为大家介绍模具保护器是如何来保护您的模具的安全模具保护器,又称模具监视器、电子眼,主要是针对各类注塑机运行情况实时进行监视、控制和检测的模具保护系统。能有效保护价值昂贵的模具,可有效检测产品是否合格,并且在合模前检查有无残留物,以防止模具夹损。东莞市均准视觉科技有限公司自主研发的高新技术产品:均准品牌模具监视器(又称模具保护器)是专门针对各类注塑机运行情况实时进行监视、控制和检测的模具保护系统,能够实现7×24×365天的监控,有效检测产品是否合格,并且在合模前检查有无残留物,以防止模具夹损,适用各种品牌注塑机。

对于注塑模具系统 模具成型系统问题和相关问题就介绍到这里了,希望对你有用
