配电箱与配电柜与控制箱的区别 控制柜与配电箱的区别

时间:2022-04-29 15:31:17 来源:网编 浏览:791

【摘要】配电箱与配电柜与控制箱的区别 控制柜与配电箱的区别一、控制箱和配电箱的区别控制箱开场矿山、企业、百货公司、酒店、学校、机场、港口、医院、高层建筑、生活小区等场合,适用于交流50HZ、额定工作电压为交流380V的低压电力网系统,作为动力、照明配电及电动......

配电箱与配电柜与控制箱的区别 控制柜与配电箱的区别

一、控制箱和配电箱的区别

控制箱开场矿山、企业、百货公司、酒店、学校、机场、港口、医院、高层建筑、生活小区等场合,适用于交流50HZ、额定工作电压为交流380V的低压电力网系统,作为动力、照明配电及电动机控制用,适用于室内壁挂、室外落地设置的配电设备。控制箱)也适用于交流50HZ,电压500V以下的电力系统也作为消防泵控制、潜水泵控制、消防风扇控制、风扇控制、照明配电控制等使用,控制方式有直接启动控制、星三角降压启动控制、莲藕降压启动控制、变频器启动控制、软件启动控制等各种控制方式隔离开关、保险丝式开关也可以用作隔离分割点。

配电箱按照布线要求,将开关设备、测量仪器、保护电器和辅助设备关闭或半封闭金属柜或屏幕组装,构成低压配电设备。通常运行时,可通过手动或自动开关打开或关闭电路。故障或异常运行时保护电器切断电路或警报。使用计量表的话,可以显示运行中的各种参数,调整一部分的电气参数,给予偏离正常动作状态的提示,发出信号。经常被用于各发电站、配电站、变电站。

{$title}

二、配电箱与配电盘的区别

功能上的区分

简而言之,分配电能的箱体称为配电箱,配电箱主要用于控制和配电用电设备,对线路过载、短路、漏电起到保护作用。配电箱设置在学校、机关、医院、工厂、职场、家庭等各种各样的地方,例如照明配电箱、动力配电箱等。配电箱体积小,可在墙内设置暗,可耸立在地面上。

概念上的区分

(1)配电箱

配电箱为小型电源分配箱,内部包括电源开关和保险装置。结构比较简单,经常被用于终端电源的分配。配电箱是供电系统的最后一层配电设施,一个配电箱可以是一个电源线和多个供电输出电路,从配电箱将供电输出电路拉出至各用电负载,由于配电箱体积小,无法进入大型配电设备,所以配电箱容量不大一般来说4-8个小负荷是一个配电箱,配电箱配置在供电负荷的中心地带。用电缆或电线给负荷供电。

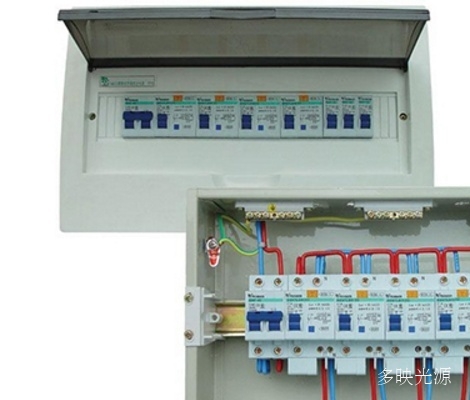

最基本的室外型配电箱

(2)配电盘

配电盘是配电箱的一级配电设备,其体积大,可在其中装入大型电气设备,一般作为中容量负载的配电设备,包括配电箱、电动机等,其适用容量在各应用领域不同,一般为数千瓦到几十千瓦。在向传统配电箱提供漏电保护和短路保护的基础上,还提供过压保护、打火断电、雷击保护、自动供电、温度保护、电力限制、故障记录、自检功能、学习记忆、移动互连可视化和数字化等功能。
