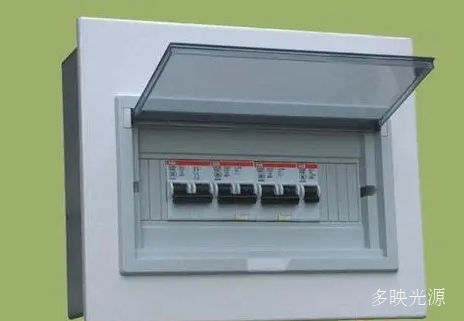

配电箱问题如何汇总 下图配电箱使用主要存在什么问题

时间:2022-04-29 15:42:46 来源:网编 浏览:791

【摘要】配电箱问题如何汇总 下图配电箱使用主要存在什么问题一、配电箱的作用1、安全防护级别高,可直观显示电路导通状态。2、方便电路的开关操作。3、合理分配电能。二、动力配电箱和照明配电箱的区别1、一般来说动力配电箱的容量大,箱体体积、内部断路器的容量大,出线......

配电箱问题如何汇总 下图配电箱使用主要存在什么问题

一、配电箱的作用

1、安全防护级别高,可直观显示电路导通状态。

2、方便电路的开关操作。

3、合理分配电能。

二、动力配电箱和照明配电箱的区别

1、一般来说动力配电箱的容量大,箱体体积、内部断路器的容量大,出线电路多,但是也没有严格的界限,从容量不能区分动力配电箱和照明配电箱。

2、动力配电箱和照明配电箱的最大区别是连接责任不同,因此动力配电箱引出三相负荷,照明配电箱多有单相电抽屉。

{$title}

三、配电箱安装注意事项

1、各级配电箱的箱体和内部设置必须符合安全规定。开关电器应写明用途,箱体应统一编号。停止使用的配电箱必须切断电源,锁上箱门。固定式配电箱设置栅栏,防雨?必须采取防止破坏的措施。

2、施工配电系统各配电箱、开关箱的安装位置合理。总配电箱为了导入电源,必须尽量靠近变压器或外部电源。配电箱应尽量安装在用电设备或负荷相对集中的中心地带,确保三相负载平衡。开关箱安装场所应根据现场的状况和状况,尽可能靠近该控制的电力设备。

3、施工用配电系统应设置总配电箱、分配电箱、开关箱,按“总-分-开”的顺序按等级设置,形成“三级配电”模式。

4、施工现场的所有电气设备都需要各自专用的开关箱。

5、保证临时用电配电系统的三相负载平衡,施工现场的动力用电和照明用电形成两个用电电路,动力配电箱和照明配电箱应分别设置。

四、配电箱的接线方式

一等动力配电箱入线采用A、B、C的3个相线(一般是黄绿色红)、1个零线(颜色浅蓝色)、1个地线(颜色黄绿色的条纹)的5线制。根据需要出线。

1、有一种特殊的两相380V的交流焊机,可任意产生两相线。添加接地线。接地线一般要求连接,但在施工现场等经常无法连接。一般的入线是三相进一路3pIN的空开、断路器、制动器或其他断路器。零线为零端子列,地线压接地端子列。也有将4pIN断路器的3个相线直接与零线同进,将接地线压在接地端子列上的入线。

2、380V负载,例如380V交流电机)三相全取,再加上接地线。(现场控制负载时也需要零线。)

3、220V负载一般采用一个相线、一个零线、一个地线。

照明配电可以根据负载的大小采用一个相线+1个零线+1个接地线。或者是如上所述的动力配电220V。

五、基业箱和配电箱的区别

1、JXF基业箱应称为工矿企业低压动力配电、照明配电及动力控制箱的JXF壁挂式控制箱。有保护式和防尘式两种。2、配电箱的意思变广了。工矿企业有使用、民间用、照明配电、动力配电、一般的XL-21动力配电箱、民间用:MJJG、LJX、PZ30、GGD、GCS、GCK、MNS等,都属于配电箱。
