配电箱接线要求及注意事项 配电箱的接法和注意事项

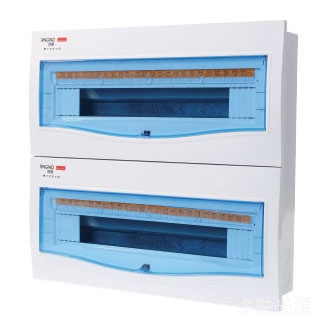

现在,我们工厂设备的机械部分的传动基本上离不开电控。配电箱体积小,安装操作方便,配电箱对机械设备的控制不可或缺。使机器设备的操作更加方便,可以有效地提高生产效率。那么,实际的机械设备配电箱配线有哪些设置规范和注意事项呢?今天配电箱厂家的技术人员会详细说明。

{$title}

一、配电箱的配线步骤和设置要求

1、根据电动机的容量、线路的方向及要求及各部件的安装尺寸,正确选择引线规格的三导线的直型和数量、接线端子板的型号和节数、控制板、管线夹、束节、连接部件等。

2、按照配电箱的电气零部件明细表备齐电气设备和零部件,逐个检查其规格和质量是否合格

3、配电箱控制板的内部布线要求行驶线的横平垂直、整齐、合理、接点不得松弛,在各电气元件及配线端子板的接点的线头上安装有与原理图相同的线编号的代码套管。

4、在控制板上画线,进行元件的准备和安装,在各元件附近显示与原理图相同的符号。

5、控制箱进行外部布线,对可移动的导线放置适当的余量,使金属软管在运动时无法承受拉伸力,必须在所有的导线路内设置备用引线和引线头,安装与原理图相同编号的代码套管。

6、选择合理的导线方向,进行导线通道的支撑准备,安装控制板外部的所有电器产品。

7、检查电机的安装是否牢固,与生产机械的传动装置是否正常

8、确认配电箱电路的配线是否正确,接地通道是否连续

9、检测电机及线路的绝缘电阻。

10、配电箱的配线完成,整理安装场所。

11、通电空输试验时,调查各电气零部件、线路、电动机及传动装置的动作状况是否正常。否则,可立即关机检查,待调整或修复后再通电试运行。

12、打开电源开关,点动控制各马达的启动,确认各马达的转向是否符合要求

二、配电箱组装配线的注意事项

1、控制箱在对外部进行布线的情况下,引线必须通过铺设在导线路内或工作机械的底座内的引线路径。所有电线不能使用连接器

2、请勿泄漏地线。请注意不能使用金属软管作为接地通道

3、在进行快速馈送的情况下,将运动部件置于行程的中间位置,注意运动部件不会撞到头部或尾部框架而发生设备事故。

4、在对铺设在导线通道内的导线进行接线时,必须集中于检测一条导线,设置一条线路编号,立即连接后再进行检查的方法。

上述内容是配电箱制造商今天共有的实际组装配线的注意事项。我们在使用中必须严格按照规范设置。这样的话,就能保障员工的安全,更安全地使用配电箱控制设备是企业的根本。
