二级配电箱如何接线 一级配电箱到二级配电箱怎么接线

配电箱根据布线要求,将开关设备、测量仪器、保护电器和辅助设备关闭或组装在半金属柜或屏幕上,构成低压配电设备。通常运行时,可通过手动或自动开关打开或关闭电路。

{$title}

故障或异常运行时,通过保护电器切断电路或鸣响警报。借用仪表可以显示运行中的各种参数,还可以对一些电气参数进行调整,以脱离正常工作状态为提示或发信号经常在发、配、变电站中使用以下说明配电箱厂家的小篇到配电箱配线的问题:

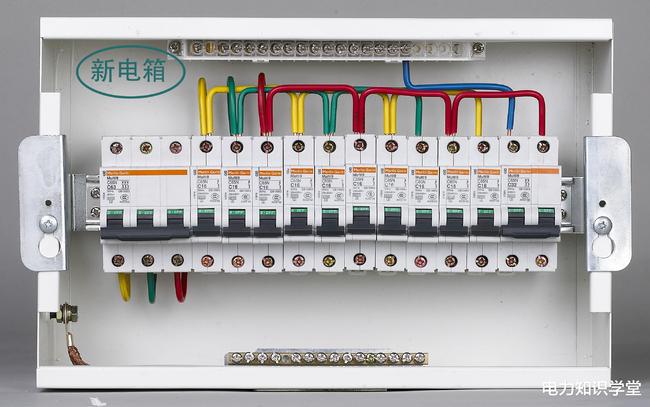

1、从总配电箱的配电开关分别出黄绿色、红(A、B、C)三相线,从工作零配线端取出淡蓝色的工作零线,黄绿双色PE从PE端子引出保护零线。(注意:总配电箱的门和箱体应编织软铜线切实连接以保护零,并采用5线之间架设的安全距离)。

2、线路黄、绿、红三相线连接到二级配电箱的总隔离开关,蓝色N线连接漏电保护器的N端子,通过泄漏保证连接到工作零线端子板。

3、黄绿双色的PE线连接到零保护端子板PE板子。

4、从二分配电箱的总隔离开关中引出三相线漏电保护器;

5、漏电保护器从配线端将相线引出分路分离开关。(注意:PE线不能进入漏电保护器。线路的末端漏电保护器工作的话,电平漏电保护制动器会大范围停电。

6、黄色、绿色、红色三相线分别从配电箱的分路隔离开关中拉出,N板从配线端子引出蓝色的工作零线,PE板从配线端子引出黄绿双色保护零线。(注意:在配电箱门和箱体之间,必须编织软铜线,作为保护接零切实连接。)。
