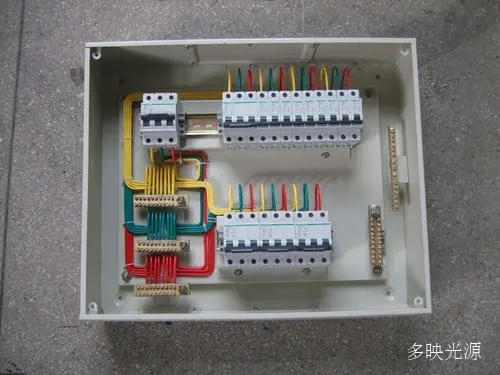

配电箱介绍PPT 配电箱知识讲解

1.采用保护电路防止配电箱供电产生外部电路故障。选择体积小的智能欠相保护器，例如选择DA88CM-II型电机欠相保护模块（上海产品）安装至配电箱，防止低压欠相运行造成电机烧损。

2.配电变压器容量为100kV？关于A以上的配电箱体，在箱内散热窗的侧壁侧安装温度控制继电器（（JU-3型或JU-4超小型温度继电器）和轴流风扇，安装在控制电器板的上方左侧面的箱体上，在箱内温度达到一定值时（例如40°C）自动启动排气风扇应该考虑强制排出热量以使箱体散热。

3.在柱子上追加配电台时，在制作配电箱箱时，2mm选择厚度的不锈钢板材，根据配电箱尺寸（农改工程中使用的Jp4-100/3W型，将原箱的宽度方向尺寸从约100mm，即原680mm变更为780mm。改良后的配电箱外形尺寸：1300mm×780mm×500mm）增加了各分路出线间的出线和箱体外壳电气安全距离，因此有利于农工的操作维护和熔融物的交换，同时也可以散热。

4.选择节能型交流接触器CJ20SI型），交流接触器线圈电压连接到作为电流动作保护器选择的对应的配线端子，注意正确的负荷匹配。选择交流接触器时，必须选择其绝缘等级在A级以上的产品，并保证主电路触点的额定电流在受控线路的负载电流以上。触点电磁线圈的额定电压为380V或220V，线圈为额定电压的80%？可以在105%的范围内使用。

5.改善以往配电箱低压电容器组的配线方式，将其安装位置从交流接触器上杭变更为连接在配电箱的低压电线和计量计之间。在运行过程中，电容器电路发生欠相故障或电容器损坏时，应防止计量装置的计量不正确。另外，电容器的选择型号是BSMJ系列产品，必须保证元件的品质可靠、安全运行。
