家用配电箱的安装方法 配电箱的安装方式

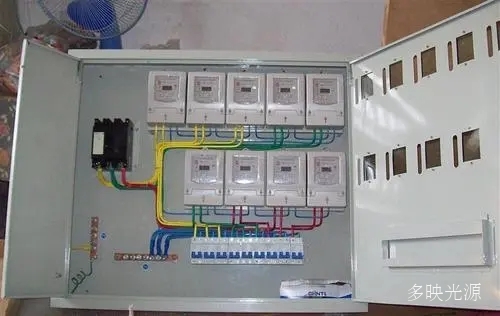

1、将电箱进行暗装,将配电箱埋入墙壁进行安装,筑墙时预约孔的长度和宽度分别要大于20mm左右。预约的深度在配电箱的厚度上加上孔内壁的涂装厚度。在埋配电箱时,可以在箱体和墙壁之间嵌入混凝土来固定箱体。

2、明装电气箱,将配电箱安装在墙上时,用开脚螺栓(膨胀管螺栓)固定,螺栓的长度一般加上嵌入深度(75~150mm)、箱底板厚度、螺母和垫圈厚度之和,再加上5mm左右的“头部余量”。对于小的配电箱,可以在安装位置嵌入瓷砖(在配电箱或配电板的四方安装孔的位置嵌入),然后,用木螺钉将配电箱或配电板固定在瓷砖上。

{$title}

3、配电箱应牢固安装,水平垂直、垂直偏差应在3mm以上。在进行暗装时,配电箱周围没有间隙,那个面板周围的边缘应该紧贴墙面,箱体和建筑物、构筑物的接触部分应该涂防腐漆。

4、内置在配电箱中螺旋式熔断器,其电源线与中间接点的端子连接,负载线与螺丝的端子连接。因此,在熔芯拆卸时不触电。瓷器插入式熔断器必须垂直安装。

5、导线引出面板时,面板的线孔光滑无毛刺,金属板应设置绝缘保护罩。金属壳配电箱壳必须切实接地(零连接)。

6、配电箱内交流、直流或不同电压等级的电源应具有明显标志。在照明配电箱内,分别设置零线(N线)和保护零线PE线汇流排,零线和保护零线连接到汇流排,不可压缩,必须编号。

以上是家庭用配电箱的连接方法的介绍,在知道了家庭用配电箱的连接方法后,就可以很好地安装家庭用配电箱,也可以很好地使用电源。也不用担心因为家庭用配电箱的连接错误而导致破损,下面介绍家庭用配电箱的连接方法。
